Система вентиляции: из чего состоит и как правильно установить

Зачем нужна система вентиляции в доме или квартире

Задача любой системы вентиляции – обеспечить постоянную циркуляцию воздуха: подачу чистого воздуха с улицы и вывод отработанного воздуха наружу. Современные дома строятся с герметичными стеклопакетами и утепленными стенами, поэтому естественный воздухообмен через щели практически отсутствует. Без притока свежего воздуха повышается влажность, растет концентрация углекислого газа, ухудшается самочувствие жильцов.

Грамотно спроектированная и установленная вентиляция решает сразу несколько задач:

• поддерживает комфортную влажность воздуха и температуру в помещении;

• удаляет запахи из кухни, санузла и других «мокрых» зон;

• предотвращает образование конденсата и плесени;

• обеспечивает приток кислорода в жилые и рабочие помещения;

• продлевает срок службы отделки и строительных конструкций.

Виды вентиляции: какие бывают системы воздухообмена

Прежде чем переходить к монтажу, важно разобраться, какие виды воздухообмена применяются в жилых и производственных зданиях. Все системы делятся по способу перемещения воздуха и по направлению воздушного потока.

Естественная вентиляция

Естественная вентиляция работает за счет разницы давления и температуры внутри и снаружи здания. Воздух выходит через вентиляционные каналы и шахты без использования вентиляторов и электропривода. Такой вариант прост и экономичен, но эффективность естественной вентиляции сильно зависит от погодных условий, времени года и герметичности окон.

Механическая (принудительная) вентиляция

Механическая, или принудительная, вентиляция использует вентиляторы, воздуховоды и другое вентиляционное оборудование для перемещения воздушных масс. Такая система работает стабильно независимо от погоды и обеспечивает точно рассчитанный объем воздухообмена.

Приточная вентиляция

Отвечает за подачу свежего воздуха с улицы в помещение. Воздух проходит через приточный клапан или приточную установку, где очищается фильтром, а при необходимости подогревается. Приточная вентиляция особенно важна в спальнях, гостиных и детских комнатах, где люди проводят много времени.

Вытяжная вентиляция

Вытяжная вентиляция удаляет отработанный воздух, влагу и запахи из помещений с повышенной влажностью — кухни, санузла, ванной комнаты. Вытяжная вентиляция может быть естественной (через вентиляционную шахту) или механической при помощи вытяжного вентилятора.

Приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция объединяет обе функции: одновременно подает свежий воздух и удаляет отработанный. Такие системы часто оснащаются рекуператором – устройством, которое передает тепло уходящего воздуха входящему потоку, снижая теплопотери и расходы на отопление.

Устройство системы вентиляции: из каких элементов она состоит

Чтобы понять принцип работы, полезно рассмотреть устройство системы воздухообмена подробнее. Независимо от типа: естественная она или механическая, приточная или вытяжная, в ее основе лежит набор базовых элементов.

Основные элементы системы вентиляции

• воздуховоды – каналы для перемещения воздуха между помещениями и улицей;

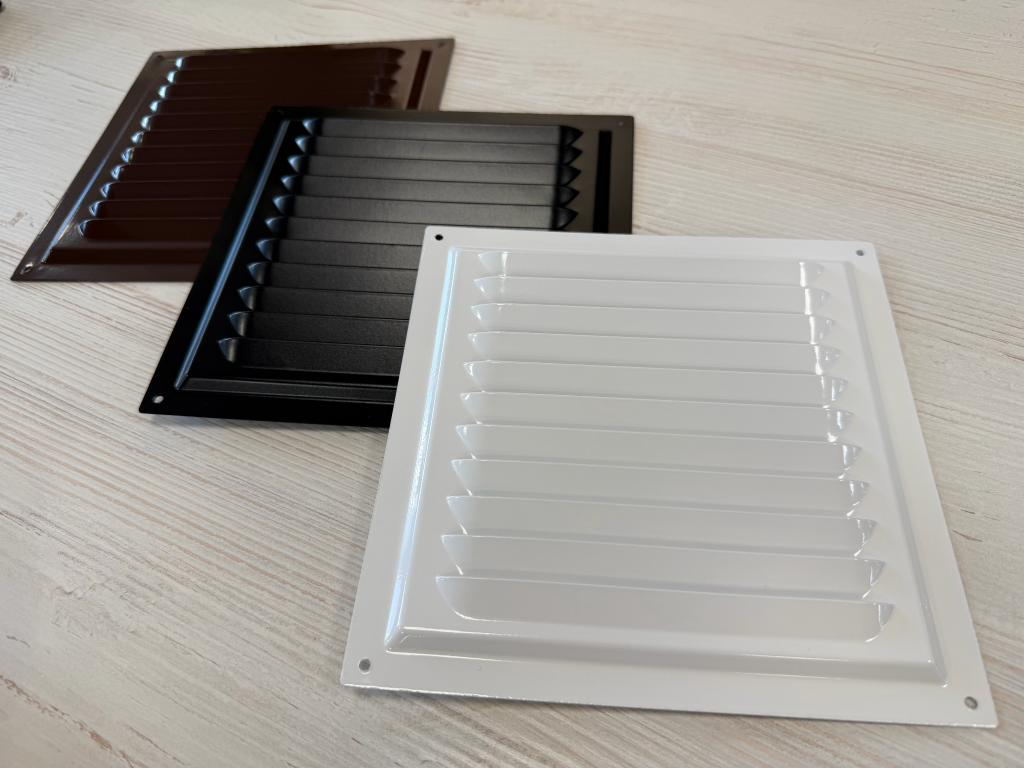

• вентиляционные решетки – устанавливаются на выходах каналов, регулируют и направляют поток воздуха;

• приточные и вытяжные клапаны – обеспечивают контролируемый приток или удаление воздуха;

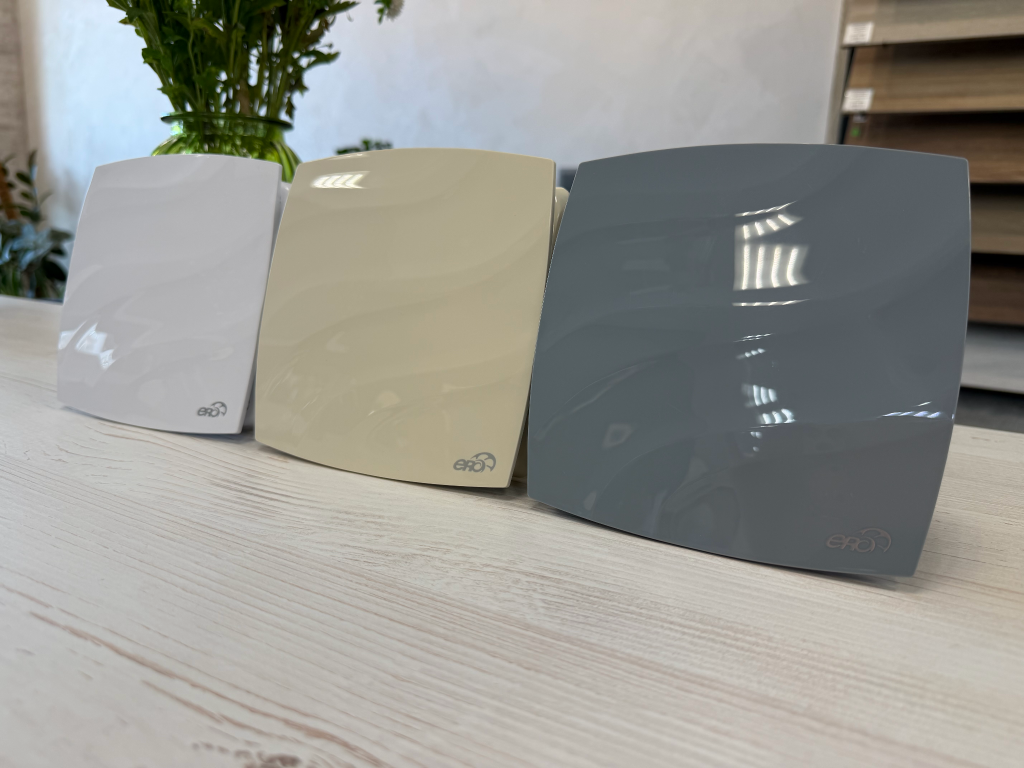

• вентиляторы – создают принудительное движение воздуха в механических системах;

• фильтры – очищают воздух от пыли, пыльцы и других загрязнений;

• рекуператор – используется в приточно-вытяжных установках для экономии тепла;

• шумоглушители – снижают уровень шума работающего оборудования;

• автоматика и датчики – управляют режимами работы, отслеживают влажность и температуру.

Вентиляция: комплектующие и оборудование

Помимо основных узлов, при монтаже используются дополнительные комплектующие, без которых собрать работоспособную систему не получится:

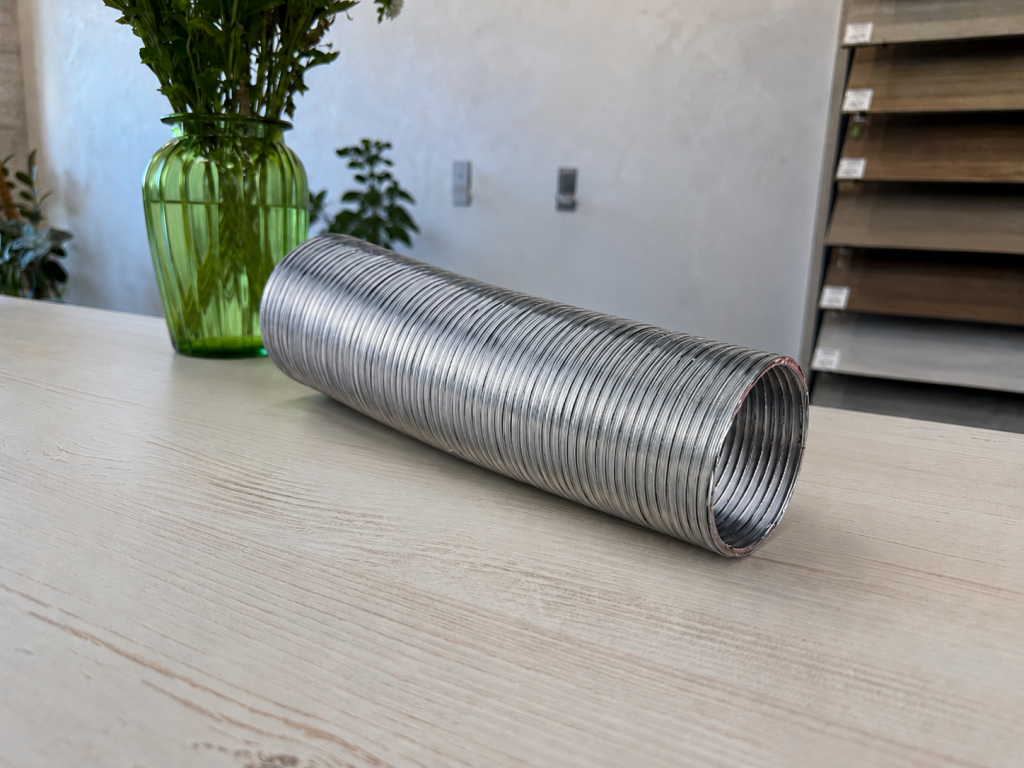

• гибкие и жесткие воздуховоды разного сечения;

• переходники, тройники и повороты для соединения участков сети;

• крепежные хомуты и подвесы;

• изоляция и утеплитель для наружных участков воздуховодов;

• обратные клапаны, предотвращающие движение воздуха в обратном направлении;

• герметики и уплотнители для стыков;

• пульты и регуляторы скорости.

Качественные комплектующие напрямую влияют на срок службы и эффективность работы всей системы, поэтому экономить на них не рекомендуется.

Установка вентиляции: пошаговая инструкция

Правильная установка вентиляции – это последовательный процесс, который начинается с расчета и заканчивается пусконаладкой оборудования.

Подготовительный этап

Сначала выполняется расчет необходимого воздухообмена для каждого помещения с учетом его площади, назначения и количества людей. На основе расчетов составляется схема разводки воздуховодов, определяется расположение приточных и вытяжных точек, подбирается оборудование.

Монтаж воздуховодов

Воздуховоды прокладывают согласно утвержденной схеме: по потолку, в стенах или в специальных коробах. Важно соблюдать минимальное количество изгибов, чтобы снизить сопротивление воздушному потоку и уровень шума. Все соединения герметизируются, а участки, проходящие через холодные зоны, дополнительно утепляются.

Установка вентиляционного оборудования

Далее монтируются вентиляторы, приточные и вытяжные клапаны, фильтры и, при наличии, рекуператор. Оборудование крепится с учетом требований производителя, а электрические подключения выполняются в соответствии с правилами электробезопасности.

Проверка и наладка системы

После завершения монтажа систему запускают в тестовом режиме, проверяют работу всех элементов, измеряют фактический объем воздухообмена и при необходимости корректируют настройки автоматики.

На что обратить внимание при установке вентиляции

Если планируете установку вентиляции самостоятельно, учитывайте несколько важных моментов:

• заранее продумайте схему разводки воздуховодов, чтобы избежать лишних поворотов и потерь напора;

• выбирайте сечение воздуховодов и мощность вентиляторов исходя из расчета, а не «на глаз»;

• обеспечьте доступ к оборудованию для последующего обслуживания и замены фильтров;

• используйте качественные комплектующие, от них зависит герметичность и долговечность системы;

• не забывайте про шумоизоляцию, особенно если оборудование устанавливается рядом со спальней;

• перед началом работ ознакомьтесь с нормативными требованиями к вентиляции жилых помещений.

Частые ошибки при монтаже вентиляции

При самостоятельной установке вентиляции нередко допускают ошибки, которые снижают эффективность системы:

• недостаточный или избыточный расчет мощности оборудования;

• отсутствие обратных клапанов, из-за чего воздух движется в обратную сторону;

• негерметичные стыки воздуховодов, приводящие к потере давления;

• неправильное расположение приточных и вытяжных точек;

• экономия на фильтрах и комплектующих, снижающая срок службы системы.

Грамотное устройство системы вентиляции с учетом всех перечисленных нюансов позволяет создать в доме здоровый микроклимат, снизить влажность и избавиться от посторонних запахов на долгие годы.
